¶ Урок 6: Датчик касания
¶ Теория
Представьте себе, что ваш Arduino обретает способность чувствовать прикосновения, словно волшебный артефакт из сказки. Датчик касания, или touch sensor, — это именно тот инструмент, который позволяет вашему проекту реагировать на человеческий контакт. В этой части урока мы углубимся в работу с емкостными датчиками касания, которые наиболее распространены в мире Arduino.
Емкостный датчик касания работает на принципе изменения электрической емкости. Когда вы прикасаетесь к чувствительной поверхности, ваше тело выступает в роли дополнительного проводника, меняя емкость конденсатора внутри датчика. Это изменение фиксируется микроконтроллером, и датчик выдает сигнал — обычно цифровой "1" при касании и "0" в состоянии покоя. Такие датчики просты в использовании, не требуют механических частей и устойчивы к износу, что делает их идеальными для интерактивных проектов, от умных панелей до игровых контроллеров.
Но помните, как в старых сказках: магия требует осторожности. Датчики чувствительны к влажности, электромагнитным помехам и даже материалу поверхности. Экспериментируйте, чтобы понять, как ваш датчик ведет себя в разных условиях — это добавит вашему проекту надежности и шарма.
¶ Схема подключения

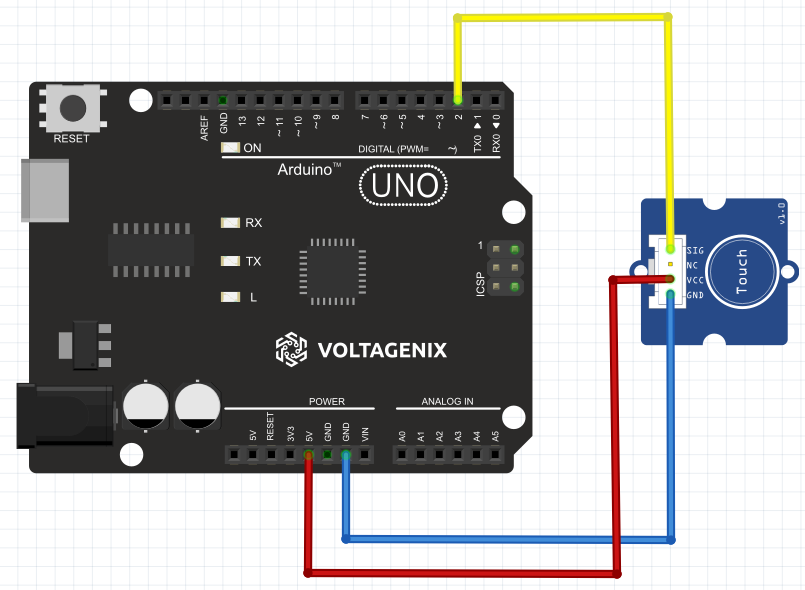

Подключение датчика касания к Arduino — это как добавить новый орган чувств вашему микроконтроллеру: просто и элегантно. Большинство модулей имеют три вывода: VCC (питание 5V), GND (земля) и SIG (сигнал). Подключите VCC к 5V на Arduino, GND — к GND, а SIG — к любому цифровому пину, например, D2.
Если ваш датчик имеет встроенный светодиод, он может загораться при касании, что удобно для отладки. Убедитесь, что провода надежно зафиксированы, чтобы избежать ложных срабатываний — ведь в мире электроники стабильность — ключ к успеху.
¶ Пример кода
const int touchPin = 2; // Пин для сигнала датчика касания
const int ledPin = 13; // Пин для встроенного LED
void setup() {
pinMode(touchPin, INPUT); // Настраиваем пин датчика как вход
pinMode(ledPin, OUTPUT); // Настраиваем пин LED как выход
Serial.begin(9600); // Инициализируем Serial для отладки
}
void loop() {
int touchValue = digitalRead(touchPin); // Читаем значение с датчика
if (touchValue == HIGH) { // Если касание обнаружено
digitalWrite(ledPin, HIGH); // Зажигаем LED
Serial.println("Касание обнаружено!");
} else {
digitalWrite(ledPin, LOW); // Гасим LED
Serial.println("Нет касания");
}
delay(500); // Задержка для стабильности чтения
}
¶ Комментарии к коду
-
const int touchPin = 2;иconst int ledPin = 13;: Здесь мы определяем константы для пинов — это как присвоить имена вашим инструментам, чтобы код был чище и легче в修改. -
pinMode(touchPin, INPUT);иpinMode(ledPin, OUTPUT);: Настраиваем режимы пинов. Датчик — как ухо, которое слушает, а LED — как лампа, которую мы зажигаем по сигналу. -
Serial.begin(9600);: Запускаем последовательный монитор для вывода сообщений — полезно, чтобы "увидеть" мысли вашего Arduino. -
int touchValue = digitalRead(touchPin);: Читаем цифровое значение с пина. HIGH означает касание, LOW — покой. -
Условный оператор
if: Проверяем значение и реагируем соответственно, зажигая LED и выводя сообщение. Это сердце логики — как реакция на прикосновение в реальной жизни. -
delay(500);: Небольшая пауза, чтобы избежать слишком частых чтений и ложных срабатываний, добавляя ритм вашему коду.
¶ Практикум
-
Базовое задание: Соберите схему и загрузите пример кода. Попробуйте касаться датчика разными материалами (пальцем, перчаткой, металлом) и наблюдайте за реакцией. Запишите, в каких случаях датчик срабатывает надежно, а в каких — нет.
-
Расширение: Интегрируйте датчик с buzzer (зуммером). Измените код так, чтобы при касании раздавался звук. Экспериментируйте с тональностью, чтобы создать "музыкальный" эффект касания.
-
Творческий вызов: Создайте простую "охранную систему". Подключите несколько датчиков касания и настройте код, чтобы при касании любого из них загорался LED и выводилось предупреждение в Serial. Добавьте задержку, имитирующую "время на размышление" перед активацией.
-
Продвинутый эксперимент: Исследуйте влияние окружающей среды. Поместите датчик в разные условия (влажность, температура) и измерьте частоту ложных срабатываний. Используйте это, чтобы улучшить код с помощью фильтрации сигналов (например, чтение нескольких значений подряд).
¶ Дополнительные ресурсы
- Официальная документация Arduino по digitalRead — отличный справочник для работы с цифровыми входами.
