¶ PCM5102A Hi-Fi Audio DAC Module — Детальное описание
¶ Как купить модуль
Страница товара в нашем интернет-магазине shop.voltagenix.ru
¶ Обзор модуля

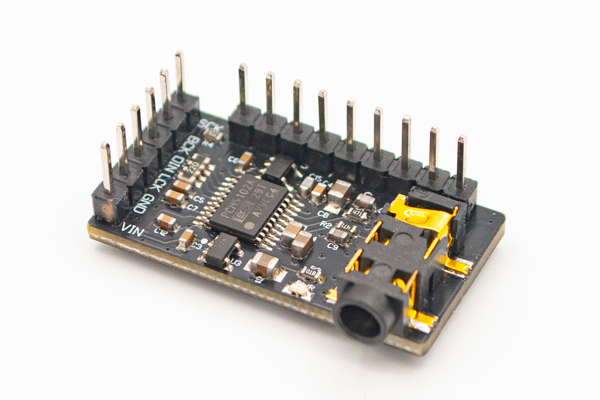

Модуль PCM5102A — это стереофонический цифро-аналоговый преобразователь (ЦАП) для получения качественного линейного аналогового аудио из цифрового потока I²S. Решение ориентировано на встраиваемые проекты (ESP32/STM32/Raspberry Pi и др.), где нужен стабильный и предсказуемый звуковой тракт без сложной внешней обвязки.
Выход модуля — Line Out (линейный уровень). Для динамиков и большинства наушников требуется внешний усилитель/драйвер.

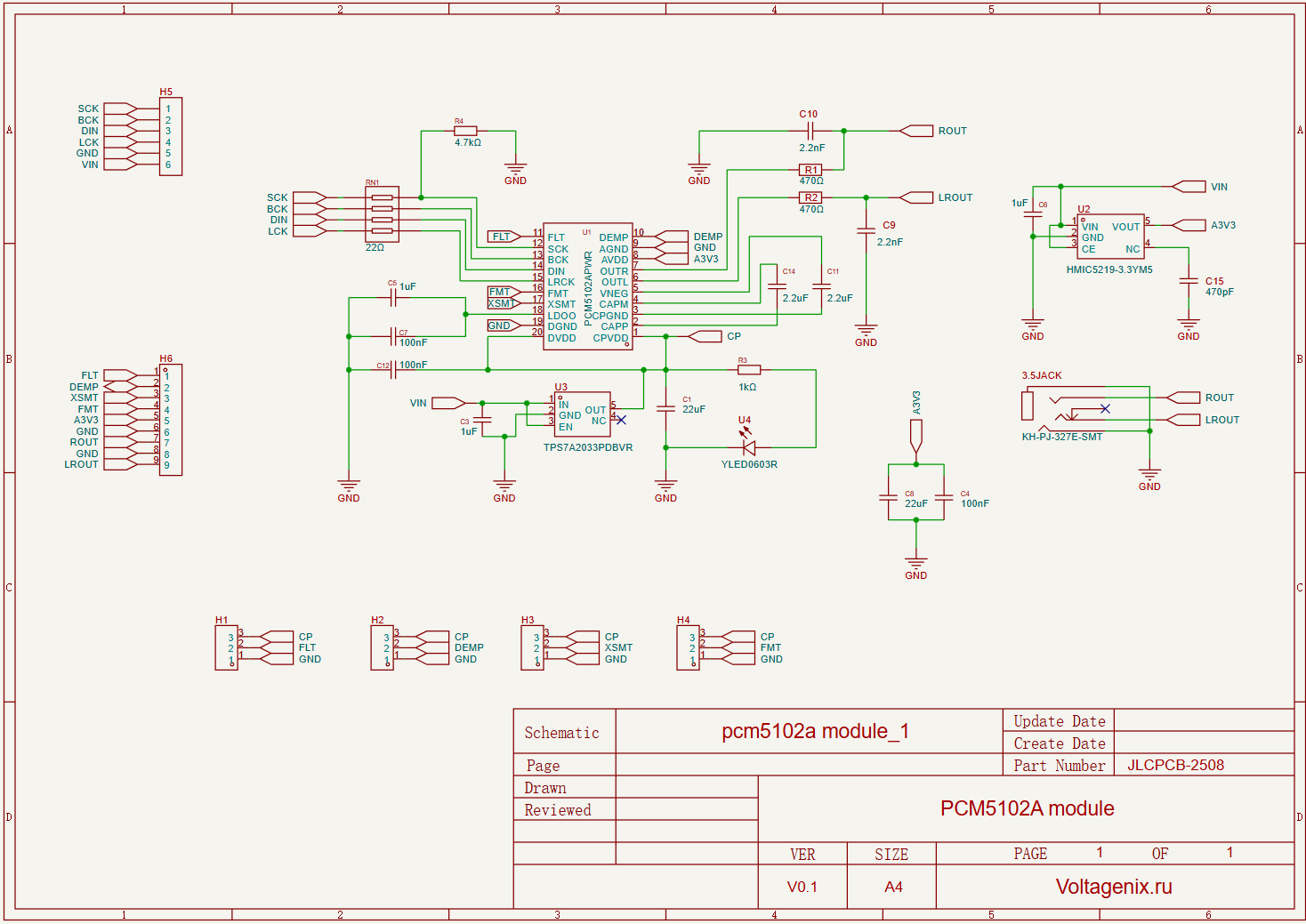

¶ Схема модуля
¶ Архитектура и ключевые особенности
¶ 1) Сердце модуля — PCM5102A
Микросхема PCM5102A выполняет преобразование I²S → аналоговый стереосигнал. Поддерживаются типичные аудиопотоки микроконтроллеров и одноплатных ПК (битность и частота дискретизации зависят от источника и режима).
¶ 2) Двойная система питания (разделение шумов)
На плате применены два независимых стабилизатора 3.3 В, что помогает снизить влияние цифровых помех на аналоговый тракт:
- U2: HMIC5219-3.3YM5 — формирует линию A3V3 (питание аналоговой части).
- U3: TPS7A2033PDBVR — низкошумящий LDO, формирует линию CP (питание/опорная линия для цифровой/служебной части и логики конфигурации).
Преимущество схемы: раздельная стабилизация уменьшает “протекание” цифрового шума в аналоговый тракт и обычно даёт более чистый фон/меньше наводок по питанию.
¶ 3) Входной цифровой интерфейс I²S с демпфированием линий
Подключение к источнику выполняется через разъём H5 (I²S + питание). На линиях I²S установлена резисторная сборка RN1 (220 Ω, последовательно) — это типовой приём для:
- уменьшения звона/перерегулирования фронтов,
- снижения EMI,
- повышения устойчивости связи при проводах/шлейфах.
¶ 4) Аналоговый тракт и выходы
Аналоговый сигнал выводится:
- на контактный разъём (ROUT / LROUT),
- на 3.5 мм стереоджек (AJ2).
В выходном тракте применены:
- R1/R2 = 470 Ω (развязка/согласование выхода),
- C9/C10 = 2.2 nF (формирование простого ВЧ-фильтра на выходе),
- C11/C14 = 2.2 µF (развязка по постоянной составляющей / корректное подключение к линейным входам).
Преимущество схемы: такой набор обвязки помогает подавлять ВЧ-артефакты (в т.ч. от цифровой части) и делает подключение к линейным входам более “универсальным” и предсказуемым.
¶ 5) Аппаратная конфигурация (перемычки)
Модуль допускает аппаратную настройку режимов через пины и перемычки:
- FLT — режим/фильтрация (задаётся уровнем),
- DEMP — деэмфазис (включение/выключение),
- XSMT — soft-mute/управление приглушением,
- FMT — выбор формата аудиоданных.
Реализованы отдельные гребёнки-перемычки H1–H4, позволяющие подтягивать сигналы к CP или к GND (быстрое переключение уровней без пайки), а также общий конфигурационный разъём H6.
¶ Конструктив и разъёмы
- H5 (I²S + питание): SCK, BCK, DIN, LCK, GND, VIN
- H6 (конфигурация/выводы): FLT, DEMP, XSMT, FMT, A3V3, GND, ROUT, LOUT, LROUT
- AJ2: 3.5 мм стереовыход (Line Out)
¶ Принцип работы (кратко)
- Источник (например, ESP32) выдаёт аудиопоток I²S на вход модуля.
- PCM5102A преобразует цифровые отсчёты в аналоговое напряжение (L/R).
- Выходная RC-обвязка и развязка по постоянному току формируют корректный Line Out для подключения к усилителю/акустике.
¶ Почему модуль даёт хороший результат по звуку (схемотехнические плюсы)
- Раздельное питание (две линии 3.3 В через разные LDO) — меньше взаимных помех между цифровой и аналоговой частью.
- Низкошумящий LDO (TPS7A2033) в критичной цепи — полезно для снижения фона и паразитных призвуков.
- Демпфирование I²S линий (220 Ω последовательно) — стабильнее работа и меньше ВЧ-наводок.
- Выходная фильтрация и развязка (470 Ω + 2.2 nF + 2.2 µF) — более чистый и “правильный” линейный выход для внешних устройств.
¶ Типовые области применения
- Аудио-выход в проектах на ESP32 / STM32 / Raspberry Pi / Pico
- DIY-плееры, интернет-радио, звуковые уведомления
- Прототипирование аудиоустройств и тестирование DSP/аудиоалгоритмов
- Улучшение качества звука в проектах, где ШИМ/встроенный ЦАП не подходит
¶ Совместимость (в общем виде)
Модуль совместим с любыми платформами, способными выдавать I²S (BCK/LRCK/DIN и при необходимости SCK/MCLK — зависит от режима источника и настройки модуля).
¶ Технические характеристики
Ниже приведены характеристики модуля (плата + обвязка) и типовые параметры микросхемы PCM5102A. Фактическое качество звука зависит от источника I²S, питания и разводки в устройстве.
¶ 1) Основные параметры
| Параметр | Значение |
|---|---|
| Назначение | I²S → аналоговый стерео Line Out |
| ЦАП | Texas Instruments PCM5102A (стерео) |
| Питание модуля (рекоменд.) | 5 В DC на вход VIN |
| Встроенные питания | A3V3 = 3.3 В (аналог), CP = 3.3 В (цифровая/служебная линия) |
| Индикация | Светодиод питания LED 0603 (красный) |
¶ 2) Цифровой аудиоинтерфейс (I²S)
| Параметр | Значение |
|---|---|
| Входной интерфейс | I²S / Left-Justified / Right-Justified (задаётся аппаратно) |
| Разрядность аудиоданных | 16 / 24 / 32 bit (зависит от источника и формата) |
| Частота дискретизации | до 384 кГц (типовая возможность PCM5102A) |
| Линии на разъёме H1 | SCK, BCK, DIN, LCK, GND, VIN |
| Демпфирование линий | Последовательные резисторы 220 Ω на линиях I²S (сборка RN1) |
Примечание: линия SCK (MCLK/System Clock) может быть не нужна в некоторых режимах — многие проекты используют только BCK + LCK(LRCK) + DIN.
¶ 3) Аналоговый выход
| Параметр | Значение |
|---|---|
| Тип выхода | Стерео Line Out, AC-coupled (развязка по постоянному току) |
| Разъёмы выхода | 3.5 мм стерео джек (AJ2) + пины ROUT/LROUT |
| Типовой уровень | около 2.1 Vrms (типовое значение PCM5102A, зависит от режима) |
| Выходная цепь | R1/R2 470 Ω (развязка/согласование) + C9/C10 2.2 нФ (ВЧ-фильтрация) + C11/C14 2.2 µF (развязка) |
| Рекомендуемая нагрузка | Линейный вход ≥ 10 кΩ (усилитель/активные колонки/звуковая карта) |
¶ 4) Питание и стабилизация
| Узел | Назначение | Компонент |
|---|---|---|
| U2 | LDO 3.3 В для A3V3 (аналоговое питание) | HMIC5219-3.3YM5 |
| U3 | Низкошумящий LDO 3.3 В для CP (цифровая/служебная линия) | TPS7A2033PDBVR |
| Фильтрация по питанию | Развязка на линиях питания | 22 µF + 1 µF + 100 nF (в узлах питания) |
Преимущество схемы питания: раздельные стабилизаторы для разных доменов питания уменьшают влияние цифровых помех на аналоговый тракт и обычно дают более “чистый” фон.
¶ 5) Аппаратная конфигурация (перемычки)
| Сигнал | Назначение | Способ задания |
|---|---|---|
| FLT | выбор фильтра/режима | перемычки (CP/GND) |
| DEMP | деэмфазис | перемычки (CP/GND) |
| XSMT | soft-mute / управление приглушением | перемычки (CP/GND) |
| FMT | формат входных данных | перемычки (CP/GND) |
¶ 6) Разъёмы и совместимость по подключению
| Разъём | Назначение | Шаг |
|---|---|---|
| H5 | I²S + VIN/GND | 2.54 мм |
| H6 | конфигурация + аудио-выходы + питание 3.3 В | 2.54 мм |
| H1–H4 | перемычки конфигурации (CP/GND) на плате L1H,L2H,H3L,L4H с обозначением уровней H и L | 1 мм |
| AJ2 | 3.5 мм stereo jack | — |
¶ 7) Ключевые компоненты (по спецификации платы)
- PCM5102APWR (U1, TSSOP-20)
- HMIC5219-3.3YM5 (U2, SOT-23-5)
- TPS7A2033PDBVR (U3, SOT-23-5)
- RN1: резисторная сборка 220 Ω (демпфирование I²S линий)
- R1/R2: 470 Ω, R3: 1 kΩ, R4: 4.7 kΩ
- Конденсаторы: 22 µF / 2.2 µF / 1 µF / 100 nF / 2.2 nF / 470 pF (в узлах питания и выхода)
¶ Распиновка разъёмов
Ниже приведена распиновка разъёмов модуля по обозначениям на схеме (H5, H6, H1–H4, AJ2).
Примечание по ориентации: Pin 1 обычно отмечается квадратной площадкой на плате и/или меткой на шелкографии. Нумерация в таблицах соответствует нумерации на схеме.
¶ H5 — вход I²S + питание (1×6, шаг 2.54 мм)
| Pin | Сигнал | Назначение |
|---|---|---|
| 1 | SCK | System Clock / MCLK (если используется источником) |
| 2 | BCK | Bit Clock (I²S BCLK) |
| 3 | DIN | Data In (I²S SD/DATA) |
| 4 | LCK | Word Select / LRCK (I²S WS) |
| 5 | GND | Общий провод |
| 6 | VIN | Вход питания модуля (типично 5 В) |
Если ваш источник не использует SCK/MCLK, подключайте минимум BCK + LCK + DIN + GND (и питание VIN).
¶ H6 — конфигурация + питание 3.3 В + аналоговые выходы (1×9, шаг 2.54 мм)
| Pin | Сигнал | Назначение |
|---|---|---|
| 1 | FLT | Выбор режима/фильтра (логический уровень задаётся перемычками) |
| 2 | DEMP | Деэмфазис (логический уровень задаётся перемычками) |
| 3 | XSMT | Soft Mute / управление приглушением (логический уровень задаётся перемычками) |
| 4 | FMT | Формат входного аудиопотока (логический уровень задаётся перемычками) |
| 5 | A3V3 | Линия 3.3 В (аналоговое питание модуля) |
| 6 | GND | Общий провод |
| 7 | ROUT | Аналоговый выход Right (линейный уровень) |
| 8 | GND | Общий провод (рядом с выходом) |
| 9 | LROUT | Аналоговый выход Left (линейный уровень) |
⚠️ A3V3 рекомендуется использовать только как сигнальную/опорную линию или для очень малых нагрузок. Для питания внешних устройств лучше применять отдельный стабилизатор.

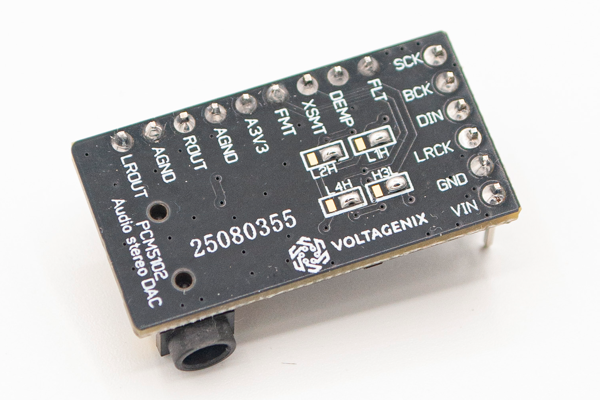

¶ Конфигурация перемычек
В модуле предусмотрена аппаратная конфигурация режимов PCM5102A через 4 сигнала: FLT / DEMP / XSMT / FMT.
Настройка выполняется паяемыми перемычками (solder jumpers) — это площадки под пайку, а не штырьковые джамперы.
¶ 1) Нумерация перемычек на плате
| Перемычка | Сигнал | Назначение (кратко) |
|---|---|---|
| H1 | FLT | выбор режима цифрового фильтра |
| H2 | DEMP | деэмфазис (для некоторых источников/режимов) |
| H3 | XSMT | soft mute / управление приглушением |
| H4 | FMT | формат входного аудиопотока |
¶ 2) Что означает “H” и “L”
Каждая перемычка переводит соответствующий сигнал в одно из двух состояний:
- H (High) — сигнал соединён с линией CP (логический уровень “1”)
- L (Low) — сигнал соединён с GND (логический уровень “0”)
На плате CP — внутренняя служебная линия 3.3 В, используемая именно для задания логической “1” входам конфигурации.
¶ 3) Заводская конфигурация (как поставляется при продаже)
Все модули поставляются с уже установленными перемычками. Эта конфигурация используется для проверки каждого модуля через ESP32.
| Перемычка | Сигнал | Заводская установка | Комментарий |
|---|---|---|---|
| H4 | FMT | H | I²S (используется при тесте) |
| H3 | XSMT | L | режим для тестовой процедуры |
| H2 | DEMP | H | режим для тестовой процедуры |
| H1 | FLT | H | режим для тестовой процедуры |
Если вы повторяете заводской тест — перемычки менять не нужно.
¶ 4) Как изменить конфигурацию
Изменение конфигурации выполняется перепайкой конкретной перемычки в положение H или L.
- Отключите питание модуля.
- Определите нужную перемычку (H1–H4).
- Аккуратно перепаяйте перемычку в требуемое положение (H или L).
- Подайте питание и проверьте звук.
¶ 5) Рекомендации по пайке (важно для надёжности)
- Используйте тонкое жало и минимальное количество припоя.
- Не перегревайте площадку (лучше несколько коротких касаний, чем одно долгое).
- После пайки удалите остатки активного флюса (если использовали), чтобы избежать утечек и шумов в аудио.
¶ Схема питания
Данный модуль рассчитан на питание от VIN (типично 5 В) и использует двухконтурную схему стабилизации, чтобы снизить влияние цифровых помех на аналоговый тракт.
¶ 1) Вход питания
Питание подаётся на разъём H5 (I²S + питание):
- H5 Pin 6 — VIN
- H5 Pin 5 — GND
Рекомендуемый источник: стабильные 5 В (USB/лабораторный БП) с минимальными пульсациями.
¶ 2) Внутренние линии питания
На плате формируются две линии 3.3 В:
| Линия | Формируется | Назначение |
|---|---|---|
| A3V3 | стабилизатор U2 (HMIC5219-3.3YM5) | питание аналоговой части ЦАП (AVDD) + выведено на H6 |
| CP | стабилизатор U3 (TPS7A2033PDBVR) | питание служебных узлов/charge pump ЦАП (CPVDD) + источник логического уровня “H” для перемычек |
CP — служебная линия 3.3 В. Она предназначена для питания внутренних цепей и задания логического уровня перемычкам, а не для внешних нагрузок.
¶ 3) Почему здесь два стабилизатора
Раздельное питание даёт практические преимущества:
- Меньше шумов и наводок: цифровые всплески по питанию меньше “попадают” в аналоговую часть.
- Стабильнее фон при питании от USB/DC-DC источников.
- Упрощается интеграция в устройства, где рядом работают Wi-Fi/BT (ESP32) и импульсные преобразователи.
¶ 4) Фильтрация и развязка по питанию (как реализовано на плате)
¶ Вход и выход стабилизаторов
- U2 (A3V3):
- входная развязка: C6 1 µF
- выходная фильтрация/стабильность: C15 470 pF (по схеме) + локальные конденсаторы на линии A3V3
- U3 (CP):
- входная развязка: C3 1 µF
- выходная ёмкость: C1 22 µF
¶ Локальная развязка рядом с PCM5102A
- На линиях питания ЦАП установлены керамические конденсаторы 100 nF + 1 µF (локально у выводов питания), а также общий запас по линии A3V3: C8 22 µF + C4 100 nF.
Это обеспечивает:
- устойчивость LDO,
- снижение ВЧ-помех,
- более “спокойное” питание вблизи ЦАП.
¶ 5) Индикация питания
На линии CP установлен светодиод U4 (LED0603) через токоограничительный резистор R3 1 kΩ.
Если светодиод горит — внутренняя линия CP сформирована и модуль запитан.
¶ 6) Практические рекомендации по питанию
Чтобы получить максимально чистый звук и избежать “фона/щелчков”:
- Используйте короткие провода питания (VIN/GND), особенно при питании от внешнего БП.
- Если питание идёт по длинному кабелю — добавьте рядом с модулем дополнительную ёмкость 47–220 µF между VIN и GND.
- Не запитывайте мощный усилитель от той же линии 5 В без фильтрации: токовые импульсы усилителя могут давать слышимые артефакты.
- Если питание от USB “шумное” (свист/фон) — попробуйте другой USB-адаптер или поставьте ферритовое кольцо/бусину на провод питания.
¶ 7) Важные замечания
- A3V3 и CP — внутренние линии 3.3 В. Они не предназначены для питания внешних модулей и нагрузок.
- Для стабильной работы рекомендуется подавать питание именно на VIN, а не “обходить” стабилизаторы.
¶ Рекомендации по качеству звука
Ниже — практические советы, которые реально влияют на качество звучания PCM5102A в проектах (ESP32 и не только). Они помогут убрать фон, щелчки и “цифровые” наводки.
¶ 1) Правильный сценарий подключения (Line Out)
- Выход PCM5102A — линейный уровень (Line Out).
- Подключайте модуль к:
- линейному входу усилителя,
- активным колонкам,
- звуковой карте/микшеру.
- Не подключайте напрямую:
- динамик,
- низкоомные наушники без усилителя.
Почему: нагрузка “тяжелее” линейной может увеличить искажения и шум, а также снизить уровень сигнала.
¶ 2) Питание — главный источник проблем
¶ Рекомендации
- Используйте стабильные 5 В (VIN) без сильных пульсаций.
- Если питание идёт по длинному проводу — добавьте рядом с модулем 47–220 µF между VIN и GND.
- Избегайте питания от “шумных” USB-адаптеров: свист/фон часто приходит именно от них.
¶ Типовые симптомы плохого питания
- постоянный фон/гул,
- “писк” в такт Wi-Fi/BT ESP32,
- щелчки при нагрузке процессора.
¶ 3) Земля и проводка: минимизируем наводки
- Делайте провод GND коротким и толстым (особенно если подключаете внешний усилитель).
- Лучше использовать схему “звезда”: одна точка GND для модуля и усилителя (без “петель”).
- Не ведите аудиосигнал рядом с:
- DC-DC преобразователями,
- линиями SPI/I²C с длинными проводами,
- проводами питания моторов/реле.
Простой ориентир: аудиопровода — как “антенны”. Чем длиннее и ближе к помехам, тем хуже.
¶ 4) I²S линии: чистый цифровой вход = чистый звук
- Держите линии BCK/LCK/DIN максимально короткими.
- Если I²S идёт по проводам >10–15 см:
- используйте витую пару (с землёй),
- разведите отдельно от питания усилителя,
- избегайте шлейфов без земли между сигналами.
- Не разгоняйте BCK выше нужного (чем выше частота, тем больше EMI).
¶ 5) Избавляемся от щелчков при старте/остановке
Щелчки чаще всего возникают:
- при подаче питания,
- при старте I²S потока,
- при резком обрыве потока.
Рекомендации:
- Сначала подайте питание, затем запускайте I²S поток.
- При остановке сначала выключайте звук (soft-mute), затем останавливайте поток.
- Если в вашей заводской конфигурации XSMT используется в тестовом режиме — оставляйте её как есть для проверки, а для пользовательского устройства можно настроить под сценарий “без щелчков”.
¶ 6) Разделяйте питание усилителя и ЦАП
Если после PCM5102A стоит усилитель (особенно Class-D):
- не запитывайте усилитель от той же линии 5 В без фильтрации,
- ставьте отдельный DC-DC/стабилизатор или хотя бы LC-фильтр,
- добавляйте ёмкости на вход усилителя рядом с ним.
Симптом: при басах/громкости появляются треск/провалы/свист.
¶ 7) Проверка качества “по-быстрому”
Если хотите быстро понять, что всё подключено правильно:
- Подайте стабильные 5 В.
- Подключите выход на активные колонки/усилитель (Line In).
- Запустите тестовый сигнал (например, синус 1 кГц или аудиофайл).
- Проверьте:
- нет ли свиста/фона,
- нет ли “цифровых” щелчков при активности Wi-Fi,
- одинаковый ли уровень L/R.
¶ 8) Если слышен “писк” от ESP32 (Wi-Fi/BT)
Это частый случай. Что помогает:
- отключить Wi-Fi/BT на время теста (для сравнения),
- перейти на другой USB-адаптер/питание,
- укоротить провода I²S и земли,
- разделить питание усилителя и ЦАП,
- физически отодвинуть модуль ЦАП от ESP32 и DC-DC узлов.
¶ Итог
Лучшее звучание получается, когда:
- питание чистое и стабильное,
- земля без петель,
- I²S короткий и “аккуратный”,
- аналоговый выход идёт в правильную нагрузку (Line In).
¶ Пример подключения к ESP32 DevKit (WROOM-32)
Ниже приведён базовый пример подключения модуля PCM5102A к ESP32 DevKit (ESP32-WROOM-32) по I²S и минимальный тестовый скетч для проверки звука.
Модули поставляются с заводской конфигурацией перемычек, которую вы используете для проверки — в этом примере предполагается, что перемычки не менялись.
¶ 1) Схема подключения (пины)
Подключаемся к разъёму H5 (I²S + питание) на модуле:
| Модуль (H5) | Сигнал | ESP32 DevKit (пример) |
|---|---|---|
| Pin 6 | VIN | 5V (VUSB/5V) |
| Pin 5 | GND | GND |
| Pin 2 | BCK | GPIO 26 (I2S BCLK) |
| Pin 4 | LCK | GPIO 25 (I2S LRCK / WS) |
| Pin 3 | DIN | GPIO 22 (I2S DATA OUT) |
| Pin 1 | SCK | не подключать (обычно не требуется) |
Это “рабочий дефолт” для быстрого старта. При желании можно назначить другие GPIO — ESP32 позволяет гибко переназначать линии I²S.
¶ 2) Куда подключать звук
Выход модуля — Line Out. Подключайте:
- к входу AUX / Line In активных колонок,
- к входу усилителя,
- к линейному входу звуковой карты.
¶ 3) Тестовый код (Arduino IDE)
Скетч генерирует синус 1 кГц (стерео) и отправляет его по I²S.
#include <Arduino.h>
#include "driver/i2s.h"
#include <math.h>
// --- Настройка I2S пинов (как в таблице подключения) ---
static constexpr int PIN_I2S_BCK = 26; // BCK
static constexpr int PIN_I2S_LCK = 25; // LCK / LRCK / WS
static constexpr int PIN_I2S_DOUT = 22; // DIN на модуле (DATA OUT ESP32)
// --- Параметры генератора ---
static constexpr int SAMPLE_RATE = 44100;
static constexpr float TONE_FREQ = 1000.0f; // 1 кГц
static constexpr float AMP = 0.25f; // 0..1 (уменьшайте если нужно)
// Буфер на несколько миллисекунд
static constexpr int FRAMES = 256; // стерео-кадры
static int16_t i2sBuf[FRAMES * 2]; // L,R
void setupI2S() {
i2s_config_t i2s_config = {
.mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
.sample_rate = SAMPLE_RATE,
.bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
.channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
.communication_format = I2S_COMM_FORMAT_I2S, // стандарт I2S
.intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
.dma_buf_count = 8,
.dma_buf_len = FRAMES,
.use_apll = false,
.tx_desc_auto_clear = true,
.fixed_mclk = 0
};
i2s_pin_config_t pin_config = {
.bck_io_num = PIN_I2S_BCK,
.ws_io_num = PIN_I2S_LCK,
.data_out_num = PIN_I2S_DOUT,
.data_in_num = I2S_PIN_NO_CHANGE
};
// I2S0
i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
i2s_set_pin(I2S_NUM_0, &pin_config);
i2s_zero_dma_buffer(I2S_NUM_0);
}
void setup() {
Serial.begin(115200);
setupI2S();
Serial.println("PCM5102A test: 1kHz sine started");
}
void loop() {
static uint32_t n = 0;
const float w = 2.0f * (float)M_PI * TONE_FREQ / (float)SAMPLE_RATE;
for (int i = 0; i < FRAMES; i++) {
float s = sinf(w * (float)n) * AMP;
int16_t sample = (int16_t)(s * 32767.0f);
// L,R одинаковые
i2sBuf[i * 2 + 0] = sample; // Left
i2sBuf[i * 2 + 1] = sample; // Right
n++;
}
size_t bytesWritten = 0;
i2s_write(I2S_NUM_0, i2sBuf, sizeof(i2sBuf), &bytesWritten, portMAX_DELAY);
}
¶ Поиск и устранение неисправностей
Этот раздел помогает быстро найти причину, если нет звука, есть фон/писк, щелчки, или работает только один канал.
Диагностику лучше выполнять по шагам: питание → I²S → выход → настройки.
¶ 1) Быстрый чек-лист (90% случаев)
-
Питание
- VIN = 5 В подано на H5 Pin6, GND на H5 Pin5
- светодиод питания горит
-
I²S подключение
- подключены BCK (H5 Pin2), LCK (H5 Pin4), DIN (H5 Pin3) и GND
- провода короткие (по возможности до 10–15 см)
-
Нагрузка
- выход подключён к Line In / AUX, а не к динамику напрямую
-
Код
- выбран формат I2S_COMM_FORMAT_I2S
- совпадают GPIO в коде и в реальной проводке
¶ 2) Симптом → Причина → Решение
¶ Нет звука вообще
Возможные причины
- нет питания или плохой контакт VIN/GND
- перепутаны линии I²S (особенно DIN и LCK)
- не запущена передача I²S в коде
- выход подключён к неправильному входу (например, “Mic In” вместо “Line In”)
Что сделать
- измерьте мультиметром: на VIN должно быть ~5 В относительно GND
- убедитесь, что светодиод питания горит
- перепроверьте соответствие пинов H5 ↔ ESP32 по таблице
- попробуйте тестовый скетч с синусом 1 кГц из раздела подключения
¶ Звук есть, но очень тихий
Возможные причины
- подключение к низкоомной нагрузке (наушники/динамик напрямую)
- вход усилителя не линейный (не тот режим/не тот разъём)
- сильно занижена амплитуда в тестовом коде
Что сделать
- подключайте к Line In
- увеличьте амплитуду тестового сигнала (в коде
AMP, например до 0.5) - используйте внешний усилитель/активные колонки
¶ Работает только один канал (L или R)
Возможные причины
- плохой контакт в 3.5 мм разъёме или кабеле
- обрыв одного из выходов на разъёме/pinheader
- ошибка в источнике (моно-поток вместо стерео)
Что сделать
- попробуйте другой AUX-кабель
- проверьте звук с выхода через пины H6: ROUT / LROUT
- в тестовом коде убедитесь, что отправляете оба канала (L и R)
¶ Сильный фон, гул, “шум как от зарядки”
Возможные причины
- шумный USB-адаптер / DC-DC преобразователь
- земляная петля (GND идёт “кольцом” через усилитель/питание)
- длинные провода питания без фильтра
Что сделать
- смените источник питания (другой USB-адаптер / лабораторный БП)
- подключите землю “звездой”: одна общая точка GND для модуля и усилителя
- добавьте 47–220 µF между VIN и GND рядом с модулем
- отодвиньте модуль от DC-DC и силовых проводов
¶ “Писк/трель” в такт Wi-Fi/BT ESP32
Возможные причины
- наводки от радиочасти ESP32 по питанию или земле
- длинные I²S провода работают как антенна
Что сделать
- для сравнения временно отключите Wi-Fi/BT в прошивке
- укоротите провода I²S и GND
- используйте другой источник 5 В
- физически разнесите ESP32 и DAC-модуль
¶ Треск/щелчки при старте или остановке
Возможные причины
- старт I²S потока при уже подключённой нагрузке без приглушения
- резкое прекращение передачи данных
Что сделать
- сначала подайте питание, затем запускайте I²S
- при остановке: сначала “приглушить” (mute), затем останавливать поток
- избегайте “дыр” в потоке данных (не делайте большие паузы между
i2s_write)
¶ Искажённый звук, “робот”, неправильная тональность
Возможные причины
- несоответствие формата данных (I²S vs другое)
- неверная разрядность (16/24/32) или порядок каналов
- неверная частота дискретизации (в коде одно, по факту другое)
Что сделать
- проверьте, что в коде выбран I²S стандарт и правильная битность
- попробуйте 16 бит / 44.1 кГц как базовую проверку
- убедитесь, что LRCK действительно подключён к нужному GPIO
¶ 3) Контрольные измерения мультиметром (быстро)
- VIN ↔ GND: около 5 В
- A3V3 ↔ GND (H6 Pin5): около 3.3 В
- CP: около 3.3 В (если выведена точка контроля на плате)
Если 3.3 В линий нет — проблема в питании/стабилизаторах или коротком замыкании.
¶ 4) Если ничего не помогло
Подготовьте минимум информации — так диагностика будет быстрой:
- чем питаете (USB/БП, модель адаптера)
- какие GPIO ESP32 используете для BCK/LCK/DIN
- частота дискретизации и битность
- куда подключён выход (Line In какого устройства)
- фото подключения (если есть)
¶ Финальные заметки
- Модуль PCM5102A — это готовый I²S → Line Out ЦАП для встраиваемых проектов.
- Для стабильной работы достаточно: чистого питания 5 В, корректного I²S (BCK/LCK/DIN) и подключения выхода к Line In.
- Все модули поставляются с предустановленной заводской конфигурацией перемычек, используемой для проверки через ESP32.
Если вы собираете устройство “в корпус” и хотите получить максимум по звуку — уделите внимание питанию и земле: именно они чаще всего определяют, будет ли звук «как в коммерческом устройстве» или с фоном/наводками.
