¶ 🔌 Модуль питания для макетной платы MB102
Этот модуль входит в состав набора и служит для удобной подачи 3.3 В или 5 В на силовые шины макетной платы (breadboard). В этом уроке разберёмся с разъёмами, перемычками, правильной ориентацией на макетке, типичными параметрами и базовой техникой безопасности.
¶ 🧭 Быстрый обзор

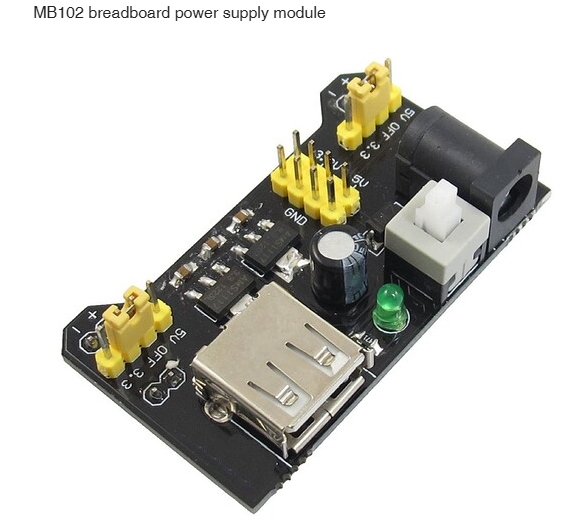

Что есть на плате MB102:
- Разъём питания DC-Jack 2.1 мм (центр «+»): вход 6.5…12 В (рекомендуется 7…9 В).
- USB-порт типа A (зависит от ревизии, см. предупреждение ниже).
- Кнопка ON/OFF: общий выключатель модуля.
- Две жёлтые перемычки (jumpers) — каждая задаёт напряжение своей силовой шины макетки:
5V / OFF / 3.3V. - Выводы «VCC / GND» на гребёнке — дублированные точки питания.
- Зелёный светодиод — индикация включения.
- Линейные стабилизаторы (обычно AMS1117-5.0 и AMS1117-3.3) — формируют 5 В и 3.3 В.
⚠️ Важно про USB-порт: у разных версий MB102 USB-разъём может быть входом 5 В или выходом 5 В.
Проверьте шелкографию на своей плате: «USB PWR IN» / «5V IN» — вход; «USB OUT» / «5V OUT» — выход.
Если надписи нет — не подавайте питание «в USB» до проверки мультиметром по инструкции ниже.
¶ 📐 Правильная установка на макетную плату (чтобы «плюс» не перепутать с «минусом»)
На вашей макетной плате есть две длинные шины с цветными полосами: красная (+) и синяя/чёрная (–). MB102 ставится на край макетки так, чтобы его штырьки вошли в отверстия силовых шин, а не в центральные ряды.
- Посмотрите на надпись у гребёнки MB102: обычно помечены
V+/5VиGND. - Совместите
V+с красной полосой,GND— с синей. - Если визуально не очевидно — поставьте модуль временно, подайте питание и померяйте мультиметром напряжение на шинах макетки:
- красная полоса должна быть +5 В или +3.3 В (по перемычке),
- синяя — 0 В (GND).
Если наоборот — снимите и разверните модуль на 180°.
ℹ️ На некоторых макетных платах силовые шины разорваны посередине. В таком случае питание подаётся только на половину шины — перемкните разрыв джампером или подайте питание с двух сторон.
¶ 🧷 Перемычки напряжения (jumpers)
На плате две независимые перемычки (обычно у левого и правого края) — каждая задаёт напряжение своей шины:
- Положение к надписи
5V→ на соответствующей шине будет 5 В. - Положение
3.3→ на шине будет 3.3 В. - Положение
OFF(средний контакт) → шина отключена.
Таким образом можно, например, слева иметь 5 В для реле, а справа 3.3 В для датчиков.
¶ ⚙️ Рекомендованные параметры (типичные для MB102)
- Вход от DC-Jack: 6.5…12 В (оптимально 7…9 В), центр «+».
- Выход по шинам: 5 В или 3.3 В (задаётся перемычками).
- Ток (реально и безопасно):
- 5 В: до ~600–700 мА при хорошем охлаждении;
- 3.3 В: до ~250–300 мА (ограничение AMS1117-3.3 по теплу).
- Тип стабилизации: линейная (низкий КПД при большом падении напряжения).
- Минимальный «запас» по входу для 5 В: вход должен быть на ~1.2 В выше желаемых 5 В → от 6.5–7 В и выше (иначе начнётся просадка).
💡 Если планируется ток ~300 мА и выше — не используйте 12 В на входе: стабилизатор будет сильно греться. Предпочтительны 7–9 В или сразу вход 5 В (через USB-IN, если именно вход).
¶ ✅ Первый запуск — пошагово
- Проверьте ориентацию:
V+к красной полосе,GNDк синей. - Перемычки: выставьте нужные уровни (
5Vили3.3) для каждой шины. - Выключатель: поставьте в OFF.
- Подайте питание:
- через DC-Jack (центр «+») или через USB-IN (если ваша версия его поддерживает),
- не подавайте питание одновременно в DC-Jack и USB-IN, если на плате нет явной схемы «ORing» (диодов/коммутатора).
- Переведите в ON: загорится зелёный LED.
- Померяйте мультиметром напряжение на шинах макетки (красная/синяя). При норме — подключайте модули.
¶ 🧪 Небольшие практические задания
- Задание 1. Поменяйте перемычку одной шины с
5VнаOFF— проверьте, что напряжение на соответствующей полосе стало 0 В. - Задание 2. Выставьте слева
5V, справа3.3. Подключите к каждой шине по светодиоду с резистором 220 Ом — убедитесь, что оба светятся, а микросхемы, рассчитанные на 3.3 В, подключаете только к «3.3В»-шине. - Задание 3. Подайте на вход 9 В, нагрузите 5-вольтовую шину резистором 100 Ω (~50 мА). Измерьте температуру стабилизатора на ощупь — почувствуете нагрев. Обсудите, почему при 12 В нагрев сильнее (линейный стабилизатор рассеивает лишнее тепло).
¶ 🛡️ Краткая техника безопасности
- Никогда не меняйте перемычки при включённом питании.
- Не замыкайте шины (красную и синюю) напрямую — это короткое замыкание.
- Соблюдайте полярность при установке на макетку (см. раздел про ориентацию).
- При токах выше ~300 мА избегайте входа 12 В — перегрев стабилизатора.
- Если макетка с разрывами силовых шин — перемкните разрыв, иначе часть схемы останется без питания.
- Если ваша ревизия MB102 имеет USB как выход 5 В, не подавайте в него внешние 5 В (опасность обратного питания).
¶ 🔧 Частые вопросы
Можно ли питать Arduino Uno от MB102?
Да, от шины 5 В (пин 5V Arduino) — но только если уверены в стабильности 5 В и токе нагрузки. Или подайте 7–9 В на разъём Vin Arduino с MB102 DC-Jack (общая земля обязательна).
Почему 3.3 В «проседают» сильнее, чем 5 В?
Стабилизатор 3.3 В на AMS1117 имеет меньшую «тепловую мощность» — старайтесь не превышать ~250–300 мА.
Почему у меня «плюс/минус» оказались наоборот?
Модуль можно воткнуть обеими сторонами; ориентируйтесь по надписям V+/GND на плате и полосам на макетке, а потом проверьте мультиметром до подключения схемы.
¶ 🧰 Мини-шпаргалка по установке
- Вставь MB102 в край макетки →
V+к красной,GNDк синей. - Поставь перемычки:
5V/OFF/3.3для каждой шины. - Подай питание (DC-Jack или USB-IN) → ON.
- Проверь мультиметром → подключай модули.
¶ 📚 Библиотеки
Для этого модуля никаких библиотек не требуется. Это «железный» источник питания для Breadboard.
(Требование раздела о библиотеках соблюдено: ставить/подключать ничего не нужно.)
¶ 📝 Итог
MB102 — удобный «настольный» источник 3.3/5 В для макетирования. Главное — правильно ориентировать модуль на макетной плате, осознанно выбирать напряжение перемычками для каждой шины и не перегревать стабилизаторы. Всегда проверяйте полярность и уровни мультиметром перед первым включением вашей схемы.
