¶ 📗 Урок 2: Управление кнопкой — включение и выключение светодиода
В этом уроке мы создадим программу для Arduino, которая будет реагировать на нажатие кнопки. При каждом нажатии кнопки светодиод будет включаться или выключаться.
¶ 📌 План урока:
- Загрузка и установка Arduino IDE (если не установлена)
- Подключение платы к компьютеру, установка и настройка рабочей среды
- Схема подключения
- Написание кода
- Прошивка микроконтроллера
- Вывод
¶ ⚙️ 1. Загрузка и установка Arduino IDE
Если у вас уже установлена среда разработки Arduino IDE, этот шаг можно пропустить. В противном случае выполните действия по установке, как в Уроке 1.
¶ 🔌 2. Подключение платы к компьютеру, установка и настройка рабочей среды
Повторите шаги подключения и настройки Arduino IDE, описанные в предыдущем уроке. Убедитесь, что плата Arduino Uno подключена и правильно определена в портах.
¶ 💡 3. Схема подключения
Для проекта вам понадобятся:
- Arduino Uno
- Кнопка
- Светодиод
- Резистор 220 Ом (для светодиода)
- Резистор 10 кОм (для кнопки)
- Провода соединительные

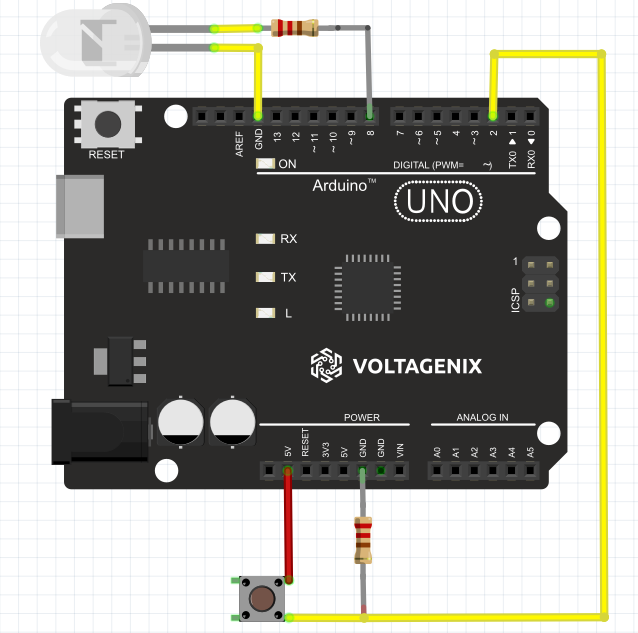

¶ Схема:
- Кнопка: один контакт подключен к 5V, второй — через резистор 10 кОм к GND. Также этот второй контакт соединён с цифровым пином D2.
- Светодиод: длинная ножка подключена к D8 через резистор 220 Ом, короткая — к GND.
📷
¶ 💻 4. Написание кода
// Определяем пины
const int buttonPin = 2; // Пин, к которому подключена кнопка
const int ledPin = 8; // Пин, к которому подключен светодиод
int buttonState = 0; // Переменная для хранения состояния кнопки
int ledState = LOW; // Переменная для хранения состояния светодиода
void setup() {
pinMode(ledPin, OUTPUT); // Настраиваем пин для светодиода как выход
pinMode(buttonPin, INPUT); // Настраиваем пин для кнопки как вход
}
void loop() {
buttonState = digitalRead(buttonPin); // Читаем состояние кнопки
if (buttonState == HIGH) { // Если кнопка нажата
ledState = !ledState; // Меняем состояние светодиода
digitalWrite(ledPin, ledState); // Устанавливаем новое состояние светодиода
delay(500); // Задержка для предотвращения дребезга кнопки
}
}
