¶ 🕵️ Урок 10: Датчик движения HC-SR501 (PIR Sensor)
¶ 🔎 Кратко о датчике и применении
HC-SR501 — это инфракрасный датчик движения (PIR-сенсор), который реагирует на изменения теплового излучения в зоне чувствительности.
Он часто используется в системах охраны, автоматическом управлении светом, бытовой электронике.
Особенности:
- Работает от 5–20 В (обычно 5 В).
- Дальность срабатывания до 7 м.
- Угол обнаружения ≈ 120°.
- Встроенная логика управления выходом (HIGH при движении, LOW при отсутствии).
¶ 🎯 Цели урока
- Научиться подключать и настраивать PIR-датчик HC-SR501.
- Ознакомиться с регуляторами чувствительности и задержки.
- Проверить работу датчика без Arduino.
- Научиться вести лог сработок в Arduino через Serial Monitor.
¶ 🧰 Компоненты
- Arduino Uno (или совместимая плата)
- Датчик HC-SR501
- Макетная плата и провода
- Светодиод (зелёный), из за низкого выходного напряжения резистор можно не применять

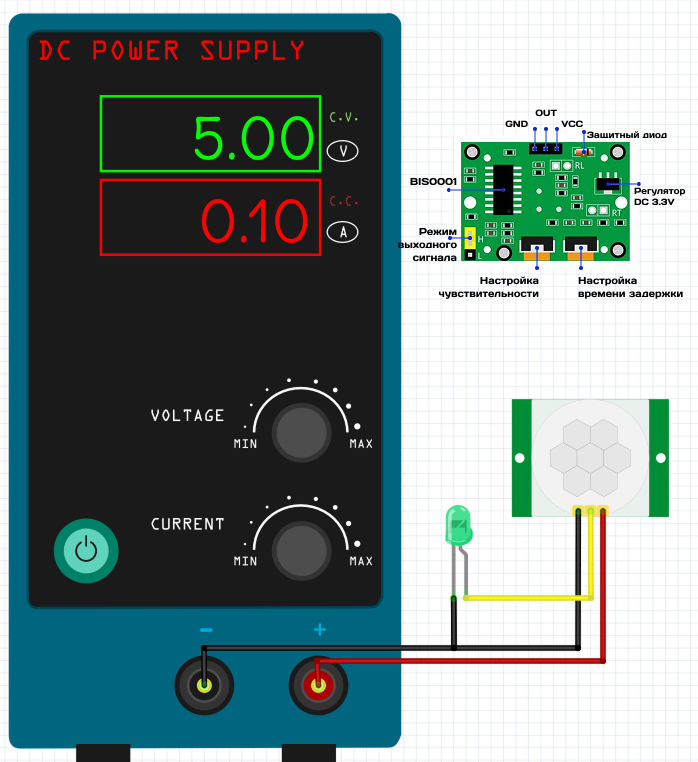

¶ 🔌 Схема подключения (проверка и калибровка без Arduino)
Для начального теста Arduino не нужен.
- VCC → 5V (блок питания или Arduino 5V)
- GND → GND
- OUT → на зелёный светодиод, затем на GND
При обнаружении движения светодиод загорается.
¶ ⚙️ Регуляторы на плате
На плате HC-SR501 есть два потенциометра:
- Sx (Sensitivity) — регулирует дальность срабатывания (≈ 3–7 м).
- Tx (Time Delay) — регулирует время удержания сигнала HIGH после обнаружения (≈ 2–200 секунд).
Также есть джампер или перемычка режима выходного сигнала:
- H (Repeatable trigger) — пока есть движение, выход остаётся HIGH.
- L (Non-repeatable trigger) — выход станет LOW после окончания задержки, даже если движение продолжается.
¶ 🧪 Проверка
- Подайте питание 5 В.
- Дождитесь инициализации (≈ 30 сек).
- Проверьте: при движении рукой датчик включает светодиод.
- Настройте чувствительность и задержку, вращая регуляторы.
¶ 🤖 Вторая часть: Используем с Arduino
Теперь подключим к Arduino для ведения лога.

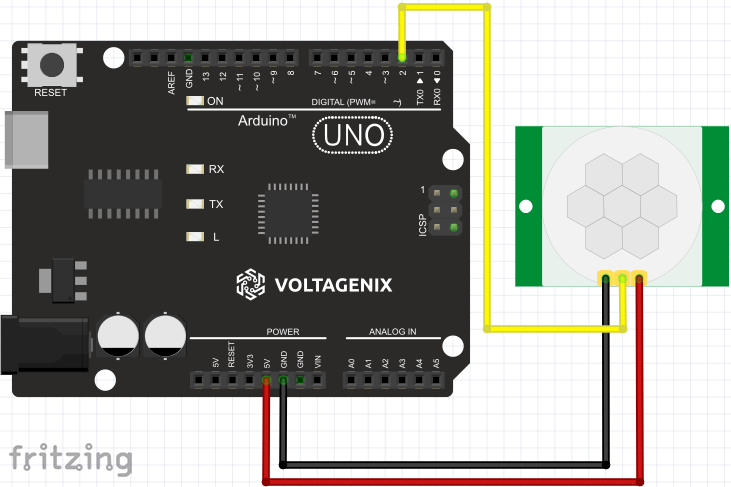

¶ Подключение
- VCC → 5V Arduino
- GND → GND Arduino
- OUT → D2 (цифровой вход Arduino)
¶ 💻 Программа для Arduino
// === HC-SR501 Motion Sensor Logging ===
// Подключение: OUT -> D2
const int PIR_PIN = 2; // пин датчика
volatile unsigned long detectCount = 0;
bool motionState = false;
void setup() {
Serial.begin(9600);
pinMode(PIR_PIN, INPUT);
Serial.println(F("=== HC-SR501 Motion Log Started ==="));
}
void loop() {
int val = digitalRead(PIR_PIN);
if (val == HIGH && !motionState) {
motionState = true;
detectCount++;
Serial.print(F("Motion detect register: "));
printTime();
Serial.print(F("Total detect: "));
Serial.println(detectCount);
}
if (val == LOW && motionState) {
motionState = false;
Serial.print(F("Motion stop: "));
printTime();
}
}
void printTime() {
// Имитация текущего времени (берём из millis /1000)
unsigned long seconds = millis() / 1000;
unsigned long h = (seconds / 3600) % 24;
unsigned long m = (seconds / 60) % 60;
unsigned long s = seconds % 60;
if (h < 10) Serial.print("0");
Serial.print(h); Serial.print(":");
if (m < 10) Serial.print("0");
Serial.print(m); Serial.print(":");
if (s < 10) Serial.print("0");
Serial.println(s);
}
Загрузите скетч на плату, и откройте Serial Monitor скорость порта должна быть выбрана 9600 бод в соответствии с нашей программой. В выводе порта вы должны видеть регистрации движения при их наличии.
📋 Пример вывода в Serial Monitor:
=== HC-SR501 Motion Log Started ===
Motion detect register: 00:00:07
Total detect: 1
Motion stop: 00:00:08
Motion detect register: 00:00:38
Total detect: 2
Motion stop: 00:00:40
Motion detect register: 00:00:44
Total detect: 3
Motion stop: 00:00:47
¶ 📚 Библиотеки
Для работы данного урока дополнительные библиотеки не требуются — весь функционал доступен в стандартной Arduino IDE.
